Hướng dẫn lắp đặt thiết bị kiểm soát cửa ra vào

Việc lắp đặt thiết bị kiểm soát cửa ra vào đòi hỏi sự chính xác và tuân thủ quy trình để đảm bảo hệ thống hoạt động ổn định. Bài viết này sẽ cung cấp hướng dẫn từng bước chi tiết, giúp kỹ thuật viên dễ dàng thực hiện từ khâu chuẩn bị, lắp đặt phần cứng, đến cấu hình phần mềm, mang lại hiệu quả tối ưu cho khách hàng.

Khảo sát và thiết kế bản vẽ hệ thống kiểm soát ra vào

Quá trình khảo sát và thiết kế bản vẽ là bước đầu tiên và vô cùng quan trọng trong việc triển khai lắp đặt hệ thống kiểm soát ra vào. Mỗi loại cửa và không gian khác nhau đều yêu cầu các thiết bị, phương pháp lắp đặt, và hệ thống dây dẫn được thiết kế sao cho tối ưu nhất, đáp ứng cả nhu cầu sử dụng lẫn ngân sách đầu tư.

Khảo sát thông số cửa và vị trí lắp đặt thiết bị kiểm soát cửa ra vào

Để lựa chọn giải pháp phù hợp, các thông số và chất liệu của cửa cần được khảo sát kỹ lưỡng:

• Cửa kính thông thường: Loại cửa này thường sử dụng khóa thả chốt, dễ dàng lắp đặt nhờ bề mặt phẳng và trong suốt, giúp kết nối liền mạch với các thiết bị điều khiển.
• Cửa sắt: Đối với các cửa sắt mới, hệ thống kiểm soát ra vào có thể được tích hợp linh hoạt. Tuy nhiên, việc đi dây và lắp đặt cần lưu ý để đảm bảo tính thẩm mỹ và độ bền của hệ thống.
• Cửa gỗ: Hầu hết các loại cửa gỗ đều hỗ trợ lắp đặt đa dạng các thiết bị kiểm soát ra vào. Đây là lựa chọn phổ biến nhờ khả năng tương thích cao với nhiều dòng khóa điện tử và phụ kiện.
• Cửa lõi thép: Do đặc điểm cấu tạo đặc biệt, cửa lõi thép thường chỉ phù hợp với các loại khóa không có tay cầm. Việc lựa chọn thiết bị phải đảm bảo sự phù hợp để đảm bảo hiệu quả và độ an toàn cao.

Ngoài ra, việc khảo sát vị trí lắp đặt và thiết kế hệ thống dây dẫn cũng rất quan trọng. Các yếu tố như vị trí cửa, khoảng cách đến nguồn điện, máy chủ, hoặc các phụ kiện đi kèm như nút exit và đầu đọc phụ cần được xem xét kỹ càng.

Thiết kế bản vẽ và lựa chọn thiết bị

Dựa trên kết quả khảo sát, bản vẽ thiết kế sẽ được thực hiện để thể hiện chi tiết hệ thống kiểm soát ra vào. Quá trình này không chỉ giúp tối ưu hóa bố cục lắp đặt mà còn đảm bảo sự đồng bộ giữa các thiết bị khi lắp đặt thiết bị kiểm soát cửa ra vào. Các yếu tố chính cần được cân nhắc bao gồm:

• Phù hợp với không gian: Thiết kế phải tận dụng không gian một cách hiệu quả, tránh cản trở việc di chuyển hoặc gây mất thẩm mỹ.
• Tối ưu chi phí: Các thiết bị được chọn phải đảm bảo vừa đáp ứng tốt nhu cầu sử dụng, vừa phù hợp với ngân sách của khách hàng.
• Đảm bảo hiệu quả hoạt động: Việc kết hợp các thiết bị như đầu đọc vân tay, nút exit, khóa điện và phụ kiện đi kèm phải đảm bảo sự ổn định, an toàn và khả năng vận hành lâu dài.

Bản vẽ chi tiết là công cụ không thể thiếu, giúp đội ngũ thi công thực hiện đúng theo kế hoạch, đồng thời cung cấp cho khách hàng cái nhìn trực quan về hệ thống trước khi lắp đặt. Qua đó, khách hàng có thể dễ dàng điều chỉnh nếu cần để đạt được giải pháp kiểm soát tối ưu nhất.

Chuẩn bị lắp đặt hệ thống kiểm soát cửa ra vào

Để lắp đặt một hệ thống kiểm soát cửa ra vào hoàn chỉnh và hiệu quả, việc chuẩn bị kỹ càng về thiết bị, phụ kiện, và các dụng cụ hỗ trợ là vô cùng cần thiết. Hệ thống kiểm soát cửa ra vào không chỉ giúp nâng cao tính an toàn mà còn tạo sự tiện lợi trong quản lý ra vào, phù hợp với nhu cầu của nhiều loại hình công trình như văn phòng, nhà máy, chung cư, hay cửa hàng.

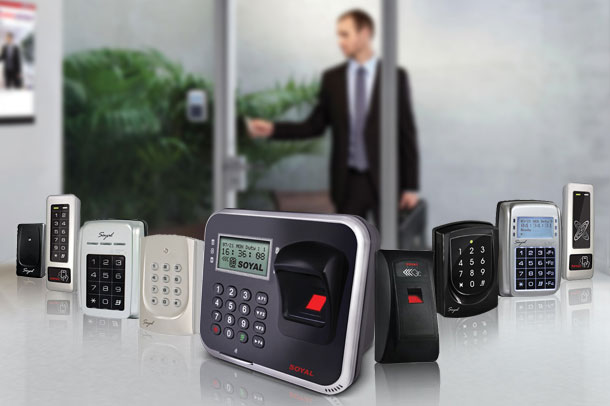

Các thành phần chính của hệ thống

Đầu đọc chính (thiết bị kiểm soát): Đây là thiết bị quan trọng nhất, thường được lắp bên ngoài khu vực kiểm soát, dùng để xác nhận danh tính người sử dụng thông qua vân tay, thẻ từ hoặc nhận diện khuôn mặt. Một số mẫu phổ biến như Soyal SF200, F18, RJ3000 có thể được chọn tùy theo nhu cầu của khách hàng. Ngoài ra, bạn cũng có thể sử dụng các thiết bị nhận diện khuôn mặt để nâng cao tính hiện đại.

Khóa chốt điện: Được lắp đặt trên cửa, khóa điện hoạt động bằng cách liên kết với đầu đọc. Khi được xác nhận đúng người, khóa sẽ tự động mở trong một khoảng thời gian ngắn, sau đó tự động đóng lại để bảo đảm an toàn.

Nút Exit: Đây là thiết bị cho phép mở cửa từ bên trong mà không cần xác nhận vân tay. Nút Exit thường được lắp ở mặt trong của cửa hoặc bàn lễ tân, đảm bảo tiện lợi cho người ra khỏi khu vực kiểm soát.

Adapter (nguồn 12V): Adapter chuyển đổi nguồn điện cho các thiết bị trong hệ thống, đảm bảo chúng hoạt động ổn định. Cần lưu ý chọn đúng loại nguồn phù hợp để tránh gây cháy hỏng thiết bị.

Phụ kiện khóa: Bao gồm giá đỡ trên và dưới khóa thả chốt, giúp cố định khóa vào cửa kính. Những phụ kiện này đảm bảo khóa được lắp đặt chắc chắn và hoạt động hiệu quả.

Chuông cửa: Thiết bị chuông cửa giúp khách bên ngoài thông báo sự hiện diện với người bên trong, thường được sử dụng trong các văn phòng có lễ tân hoặc khu vực cần kiểm soát chặt chẽ.

Dây mạng và dây điện: Dây mạng dùng để kết nối đầu đọc với máy tính hoặc hệ thống điều khiển, còn dây điện cung cấp nguồn cho các thiết bị trong hệ thống.

Các thiết bị đi kèm tùy chọn

Ngoài các thiết bị chính, hệ thống kiểm soát cửa ra vào có thể bổ sung một số thiết bị để tăng tính linh hoạt và đáp ứng các yêu cầu đặc biệt:

• Đầu đọc phụ: Thay thế cho nút Exit, giúp kiểm soát ra vào hai chiều bằng vân tay hoặc thẻ từ.
• Bộ lưu điện: Duy trì hoạt động của hệ thống trong trường hợp mất điện, đảm bảo an toàn trong khoảng 8 giờ.
• Nút nhấn điều khiển từ xa: Phù hợp khi lễ tân cách xa cửa, cho phép mở cửa từ xa mà không cần di chuyển.
• Chuông không dây: Giúp khách báo hiệu dễ dàng trong trường hợp lễ tân không thể quan sát trực tiếp khu vực cửa.

Dụng cụ hỗ trợ lắp đặt

Để lắp đặt thiết bị kiểm soát cửa ra vào bạn có thể cần các dụng cụ như kìm bấm dây mạng, khoan, dây điện, băng dính, đinh vít, và thiết bị đo điện áp là những vật dụng không thể thiếu để đảm bảo quá trình lắp đặt diễn ra thuận lợi và chính xác.

Với sự chuẩn bị đầy đủ và kỹ lưỡng, việc lắp đặt hệ thống kiểm soát cửa ra vào không chỉ đảm bảo hiệu quả hoạt động mà còn đáp ứng nhu cầu cụ thể của từng công trình.

Các bước lắp đặt kiểm soát cửa ra vào

Các bước lắp đặt chung

Bước 1: Đóng cửa và kiểm tra cánh cửa. Đảm bảo cánh cửa và khung cửa ở cùng mức và chiều cao. Đo độ sâu và chiều rộng của lỗ cần khoan để lắp thiết bị.

Bước 2: Xác định vị trí và dán định vị. Dùng miếng dán định vị vị trí cần lắp khóa trên khung cửa.

Bước 3: Khoan lỗ trên khung và cánh cửa

• Sử dụng khoan để tạo lỗ trên khung cửa và cánh cửa, đảm bảo kích thước phù hợp với thiết bị.
• Lưu ý: Khoảng cách giữa các lỗ phải chính xác để thiết bị hoạt động trơn tru.

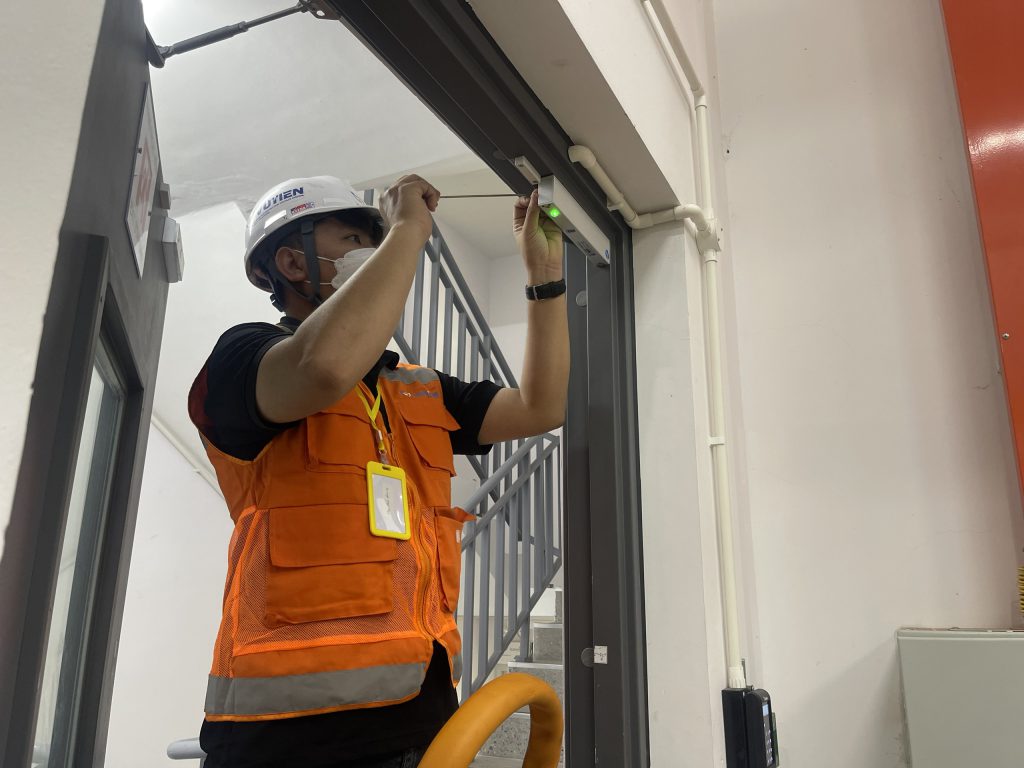

Bước 4: Lắp khóa chốt

• Định vị giá đỡ trên và dưới để lắp khóa thả chốt.
• Đảm bảo khoảng cách giữa hai giá đỡ không vượt quá 0,7 cm.

Bước 5: Lắp tiếp điểm cửa (door contact)

• Khoan lỗ và cố định tiếp điểm cửa.
• Nếu sử dụng dòng khóa không có tiếp điểm đi kèm, cần mua thêm thiết bị này.

Đảm bảo vị trí của tiếp điểm cửa, sau đó khoan lỗ để lắp đặt. Điều này sẽ giúp việc thiết lập cáp và lắp đặt trở nên dễ dàng hơn.

(Dành riêng cho SOYAL dòng khóa chốt bao gồm tiếp điểm cửa bên trong. Bạn có thể chọn lắp hoặc không. Nếu lắp dòng khóa chốt khác không có tiếp điểm cửa, vui lòng mua thêm tiếp điểm cửa.)

Bước 6: Đo chiều dài dây cáp. Dùng thước đo để xác định chiều dài dây cáp từ các thiết bị đến điểm kết nối trung tâm.

Bước 7: Đi dây và kết nối

• Sử dụng dụng cụ luồn dây để đưa dây qua các lỗ khoan đến đúng vị trí.
• Kết nối dây mạng, dây điện, và các dây điều khiển khác với thiết bị.

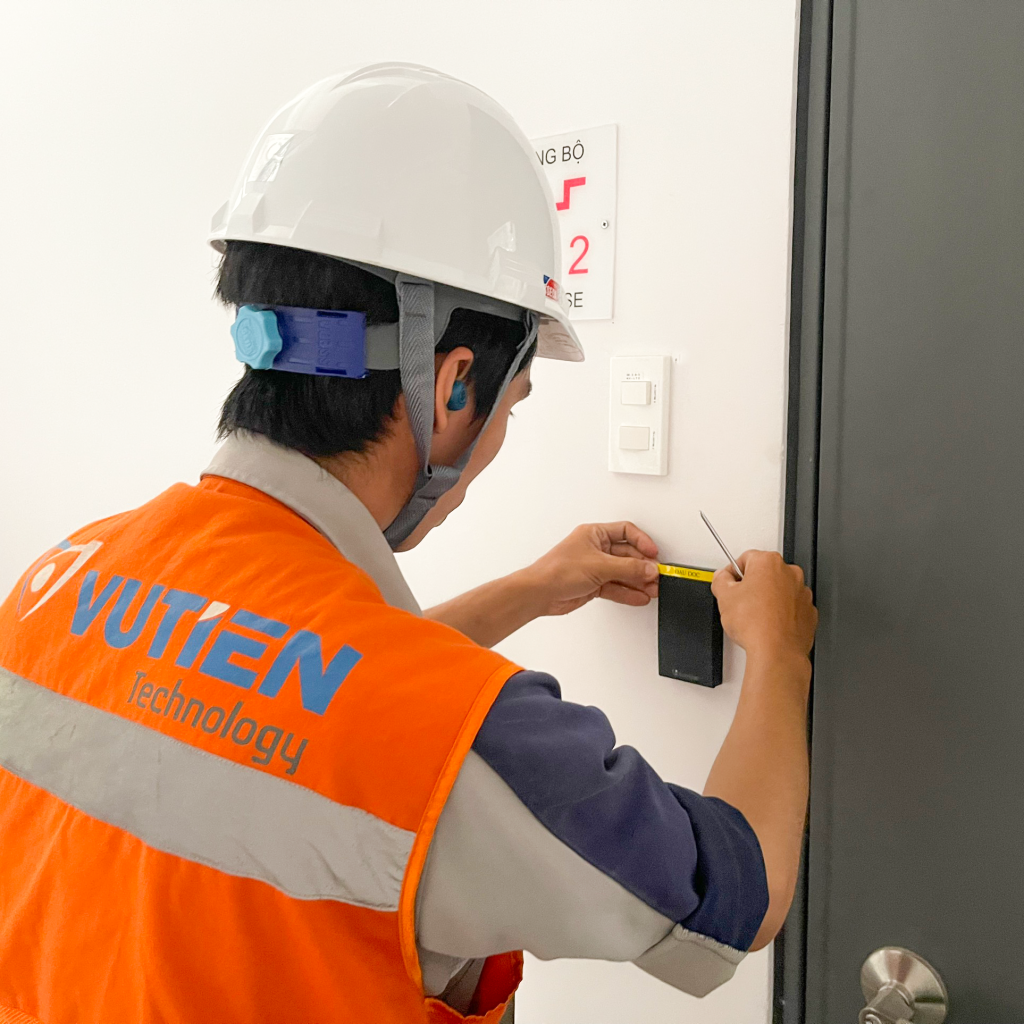

Hướng dẫn lắp đặt thiết bị kiểm soát cửa ra vào chi tiết

Đầu tiên, bạn cần định vị vị trí cần khoan để gắn đế cũng như đi dây cho thuận tiện nhất

Tiếp theo, đi thêm dây mạng nếu nhu cầu cần kết hợp chấm công

Đối với khóa thường mở (Loại khóa có chìa – đóng kể cả khi không được cấp điện):

• Nguồn dương khóa đấu với ngõ ra NO trên máy chấm công.
• Nguồn âm khóa đấu chung với nguồn âm của máy chấm công.
• Ngõ ra COM của máy chấm công đấu chung với nguồn dương của máy chấm công.

Đấu nối điều khiển từ xa, nút exit

Đối với nút exit:

• Đấu 1 đầu dây từ nút exit vào ngõ ra BUT trên máy chấm công
• Đầu dây còn lại đầu vào ngõ ra GND (bên cạnh BUT) trên máy chấm công

Đấu nối với điều khiển từ xa:

• Cấp nguồn cho điều khiển từ xa
• Ngõ ra COM trên điều khiển đấu nối với ngõ ra BUT trên máy chấm công
• Ngõ ra NO trên điều khiển đấu nối với ngõ ra GND trên máy chấm công.

Đấu nối đầu đọc phụ:

Thông thường các đầu đọc vân tay phụ dùng kết nối RS485.

• Cấp nguồn cho đầu đọc phụ (thường dùng chung nguồn với máy chấm công)
• Kết nối 2 ngõ RS485 của đầu đọc phụ với ngõ ra RS485 của máy chấm công.
• Trong một vài trường hợp, cần phải reset lại máy chấm công hoặc kiểm tra xem máy chấm công đã bật liên kết RS485 chưa để đảm bảo đầu đọc phụ được kết nối với máy chính.

Hướng dẫn cách lắp khóa thả chốt cho cửa kính

Để lắp đặt khóa thả chốt cho cửa kính, cần thực hiện tuần tự theo các bước sau:

1. Lắp giá đỡ trên và dưới:
   • Trước tiên, bạn cần gắn hai giá đỡ (trên và dưới) vào vách kính.
   • Mỗi giá đỡ đều được đi kèm sẵn ốc vít và lục giác, chỉ cần căn chỉnh đúng vị trí và siết chặt vít để cố định vào vách kính.
2. Lưu ý khi lắp giá đỡ:
   • Giá đỡ trên:
     • Chỉ lắp khi cửa kính có vách trên.
     • Trường hợp không có vách kính trên (mà thay vào đó là tường bê tông hoặc thạch cao), bạn cần khoét lỗ trên bề mặt đó để gắn giá đỡ. Nếu gặp khó khăn, có thể sử dụng phương pháp “đua bát dưới” để việc lắp đặt trở nên thuận tiện hơn.
   • Giá đỡ dưới:
     • Giá đỡ này bắt buộc phải lắp đặt vì nó được sử dụng để gắn thanh nam châm, giúp chốt khóa thả xuống đúng vị trí.
3. Khoảng cách giữa hai giá đỡ:
   • Cần đảm bảo khoảng cách giữa giá đỡ trên và dưới nằm trong khoảng từ 0,5 cm đến 0,7 cm.
   • Khoảng cách này rất quan trọng để chốt khóa có thể hoạt động chính xác và ổn định.
4. Điều chỉnh độ mở của cửa:
   • Trong quá trình lắp đặt, hãy căn chỉnh sao cho khi cửa mở, chốt khóa thả xuống đúng lỗ của giá đỡ dưới.
   • Nếu cần, bạn có thể sử dụng các miếng bìa hoặc vật liệu chêm để điều chỉnh sao cho chốt khóa thả đúng vị trí.

Tuân thủ đúng các bước và lưu ý này sẽ giúp khóa thả chốt hoạt động hiệu quả, đảm bảo an toàn và bền bỉ cho hệ thống cửa kính.

Kiểm tra và test hệ thống máy kiểm soát cửa ra vào

Sau khi hoàn tất lắp đặt, việc kiểm tra và test hệ thống kiểm soát cửa ra vào là bước vô cùng quan trọng để đảm bảo toàn bộ thiết bị hoạt động đúng cách và đáp ứng yêu cầu an ninh. Quy trình kiểm tra gồm các bước sau:

Kiểm tra kết nối thiết bị

• Kiểm tra đầu đọc vân tay/thẻ: Xác nhận đầu đọc được cấp nguồn và hoạt động bình thường (đèn tín hiệu và âm thanh phản hồi khi chạm tay hoặc thẻ).
• Kiểm tra kết nối dây mạng và dây nguồn: Đảm bảo các dây mạng được kết nối chặt chẽ. Xác nhận hệ thống được cấp điện ổn định và nguồn Adapter đúng thông số (thường là 12V).
• Kiểm tra khóa điện/chốt: Đảm bảo chốt khóa có thể đóng/mở linh hoạt khi nhận lệnh từ đầu đọc. Kiểm tra thanh nam châm của khóa thả chốt hoạt động đúng cách.

Kiểm tra tính năng hoạt động của hệ thống

• Kiểm tra khả năng nhận diện:
  • Thử nghiệm nhận diện nhiều vân tay/thẻ khác nhau, bao gồm cả trường hợp đúng và sai để xác nhận khả năng phân quyền của hệ thống.
  • Kiểm tra tốc độ phản hồi của đầu đọc khi xác nhận.
• Kiểm tra nút Exit: Kiểm tra độ nhạy của nút Exit, đảm bảo hoạt động ổn định từ các góc độ khác nhau.
• Kiểm tra chuông cửa: Bấm chuông cửa để kiểm tra âm thanh phát ra rõ ràng và đủ lớn để lễ tân hoặc người bên trong nhận biết.
• Kiểm tra mở cửa từ xa (nếu có):Thử nghiệm nút điều khiển từ xa tại nhiều khoảng cách khác nhau để đảm bảo tín hiệu ổn định.

Mô phỏng tình huống thực tế

Thực hiện một số tình huống giả lập để đánh giá khả năng hoạt động của hệ thống:

• • Người không được phân quyền: Thử mở cửa bằng vân tay hoặc thẻ chưa đăng ký. Đảm bảo hệ thống từ chối mở cửa.
  • Người có phân quyền: Thử mở cửa bằng vân tay hoặc thẻ đã đăng ký. Đảm bảo hệ thống cho phép mở cửa trong thời gian thiết lập.
  • Mất điện: Tắt nguồn cấp điện và kiểm tra trạng thái khóa (mở hoặc đóng). Nếu có bộ lưu điện, kiểm tra xem hệ thống hoạt động trong bao lâu khi mất điện.

Cài đặt phần mềm

Kiểm tra phần mềm và quản lý dữ liệu

• Đăng nhập vào phần mềm quản lý để kiểm tra danh sách người dùng và phân quyền.
• Xem lại lịch sử truy cập để đảm bảo hệ thống ghi nhận đúng các sự kiện ra/vào.
• Kiểm tra khả năng thêm, xóa hoặc chỉnh sửa dữ liệu người dùng (vân tay, thẻ, mật khẩu).

Đánh giá cuối cùng và bàn giao

• Ghi nhận các vấn đề phát sinh (nếu có) và thực hiện điều chỉnh kịp thời.
• Đảm bảo toàn bộ hệ thống vận hành ổn định trước khi bàn giao cho khách hàng.
• Hướng dẫn người dùng vận hành cơ bản và xử lý sự cố ban đầu, ví dụ như thêm người dùng mới hoặc kiểm tra nguồn điện.

Việc kiểm tra và test hệ thống kỹ lưỡng không chỉ giúp đảm bảo an toàn mà còn nâng cao độ bền và hiệu quả của hệ thống kiểm soát cửa ra vào.

Lưu ý quan trọng khi lắp đặt thiết bị kiểm soát cửa ra vào

• Định vị chính xác: Vị trí lắp đặt khóa, nút Exit và đầu đọc phải phù hợp để tối ưu hóa thao tác sử dụng.
• Nguồn điện đúng chuẩn: Sử dụng nguồn 12V để tránh làm hỏng thiết bị.
• Kiểm tra kết nối: Sau khi hoàn thiện, cần kiểm tra tất cả các kết nối dây để đảm bảo thiết bị hoạt động ổn định.
• Tư vấn khách hàng: Giải thích cách sử dụng và bảo trì hệ thống để khách hàng nắm rõ.
