Hệ thống điện nhẹ (ELV) đóng vai trò quan trọng trong việc vận hành các tòa nhà, nhà máy và cơ sở hạ tầng hiện đại. Tuy nhiên, nếu không tuân thủ các tiêu chuẩn và quy trình kỹ thuật, hệ thống có thể gặp phải sự cố, giảm hiệu suất hoặc thậm chí gây nguy hiểm. Vậy đâu là những tiêu chuẩn quan trọng trong thi công hệ thống điện nhẹ cần áp dụng? Quy trình thiết kế, lắp đặt và bảo trì như thế nào để đảm bảo an toàn và hiệu quả? Hãy cùng tìm hiểu trong bài viết dưới đây!

Mục lục

1. Hệ thống điện nhẹ là gì?

Theo Ủy ban Kỹ thuật Điện Quốc tế (IEC), hệ thống điện nhẹ (ELV – Extra Low Voltage System) là các hệ thống hoạt động với điện áp không quá 35V AC hoặc 60V DC. Đây là nhóm hệ thống quan trọng, góp phần nâng cao hiệu suất hoạt động và đảm bảo an ninh trong các tòa nhà, nhà máy, khu công nghiệp và cơ sở hạ tầng hiện đại.

hệ thống an ninh và điện nhẹ hiện nay — Một số hệ thống an ninh và điện nhẹ mà Vũ Tiến đang cung cấp

1.1. Các hệ thống điện nhẹ phổ biến

Hệ thống điện nhẹ bao gồm nhiều giải pháp công nghệ, trong đó nổi bật là:

Hệ thống camera giám sát (CCTV): Giúp giám sát an ninh, bảo vệ tài sản và con người.
Hệ thống kiểm soát ra vào: Đảm bảo an toàn bằng cách kiểm soát truy cập vào các khu vực quan trọng.
Hệ thống báo động: Phát hiện và cảnh báo các mối nguy như đột nhập, cháy nổ.
Hệ thống bãi giữ xe thông minh: Quản lý xe ra vào bằng công nghệ nhận diện biển số, thẻ từ.
Hệ thống hạ tầng mạng: Đáp ứng nhu cầu truyền dẫn dữ liệu, internet trong tòa nhà.
Hệ thống âm thanh: Hỗ trợ thông báo, hội họp, phát nhạc nền trong các tòa nhà, trung tâm thương mại.
Hệ thống tổng đài: Giúp liên lạc nội bộ trong các doanh nghiệp, nhà máy.

2. Các tiêu chuẩn cơ bản khi thi công hệ thống điện nhẹ

2.1 Một số tiêu chuẩn thi công điện nhẹ:

Tiêu chuẩn quốc gia

Tuân theo các tiêu chuẩn quốc gia hoặc quy định địa phương về điện lực nhẹ. Ở mỗi quốc gia, có các tiêu chuẩn cụ thể về lắp đặt, kết nối và an toàn cho hệ thống điện.

Tại Việt Nam, hệ thống điện nhẹ cần tuân theo các tiêu chuẩn quan trọng sau:

TCVN 7189:2002: Tiêu chuẩn về nhiễu tần số vô tuyến đối với thiết bị CNTT.
TCN 68-153:1995: Tiêu chuẩn về cống, bể cáp và tủ đấu cáp.
TCN 68-160:1996: Tiêu chuẩn về cáp sợi quang.
TCN 68-172:1998: Tiêu chuẩn giao diện kết nối mạng.
TCVN 9208:2012: Tiêu chuẩn lắp đặt cáp và dây dẫn điện trong công trình công nghiệp.
TCN 68-170:1998: Tiêu chuẩn chất lượng mạng viễn thông.
TCVN 7189:2009: Tiêu chuẩn về đặc tính nhiễu tần số vô tuyến của thiết bị CNTT.
TCVN 66971:2000: Tiêu chuẩn Việt Nam về hệ thống âm thanh.

Tiêu chuẩn an toàn điện

Đảm bảo cách điện tốt, chống rò rỉ điện.
Bố trí dây dẫn hợp lý, tránh chập cháy.
Sử dụng vật liệu đạt tiêu chuẩn chống cháy, chống ẩm.

Tiêu chuẩn thẩm mỹ

Hệ thống dây dẫn gọn gàng, không ảnh hưởng đến kiến trúc.
Ẩn dây trong tường, sàn hoặc sử dụng máng cáp để bảo vệ.

2.2. Ý nghĩa của việc tuân thủ tiêu chuẩn

Đảm bảo an toàn: Hạn chế rủi ro về cháy nổ, rò rỉ điện.
Tăng độ bền hệ thống: Giúp hệ thống hoạt động ổn định, kéo dài tuổi thọ thiết bị.
Tối ưu chi phí: Tránh các sự cố sửa chữa tốn kém sau này.
Đáp ứng yêu cầu pháp lý: Giúp công trình đạt chứng nhận chất lượng.

3. Quy trình thi công hệ thống điện nhẹ an toàn

Hệ thống điện nhẹ (ELV) đóng vai trò quan trọng trong việc vận hành các tòa nhà, nhà máy và cơ sở hạ tầng hiện đại. Để đảm bảo an toàn và hiệu quả, quá trình thi công hệ thống này phải tuân theo các tiêu chuẩn kỹ thuật và quy trình nghiêm ngặt. Dưới đây là các bước quan trọng trong quy trình thi công hệ thống điện nhẹ an toàn.

3.1 Lập kế hoạch và khảo sát thực tế

Trước khi bắt đầu thi công, cần tiến hành khảo sát hiện trạng công trình, xác định vị trí lắp đặt các thiết bị và lập kế hoạch chi tiết. Các bước bao gồm:

Xác định nhu cầu hệ thống và phạm vi thi công.
Đánh giá điều kiện thực tế của công trình, bao gồm hệ thống kết cấu, đường điện hiện có và các yếu tố môi trường.
Lập bản vẽ thiết kế chi tiết, sơ đồ đi dây và vị trí lắp đặt thiết bị.
Tính toán vật tư, thiết bị cần sử dụng và chuẩn bị nguồn nhân lực.

3.2 Thi công hệ thống điện âm tường, âm sàn

Việc đi dây âm tường, âm sàn giúp tăng tính thẩm mỹ và bảo vệ hệ thống dây điện khỏi các tác động bên ngoài. Quy trình gồm:

Bước 1: Đánh dấu vị trí đặt ổ cắm, công tắc, hộp kỹ thuật.
Bước 2: Khoan, cắt rãnh tường hoặc sàn theo sơ đồ thiết kế.
Bước 3: Lắp đặt ống luồn dây điện, đảm bảo đường đi hợp lý, tránh uốn gấp quá nhiều gây ảnh hưởng đến việc luồn dây.
Bước 4: Luồn dây điện theo đúng quy chuẩn kỹ thuật.
Bước 5: Kiểm tra và hoàn thiện bề mặt tường, sàn sau khi đi dây.

3.3 Lắp đặt máng cáp và thang cáp

Máng cáp và thang cáp giúp bảo vệ hệ thống dây điện và tối ưu hóa việc quản lý cáp. Các bước thực hiện bao gồm:

Bước 1: Lựa chọn loại máng cáp phù hợp với hệ thống.
Bước 2: Cố định thang máng cáp lên trần hoặc tường theo thiết kế.
Bước 3: Gắn chân đỡ và cố định các khớp nối.
Bước 4: Nối đất cho máng cáp để đảm bảo an toàn điện.
Bước 5: Kiểm tra độ chắc chắn và hoàn thiện lắp đặt.

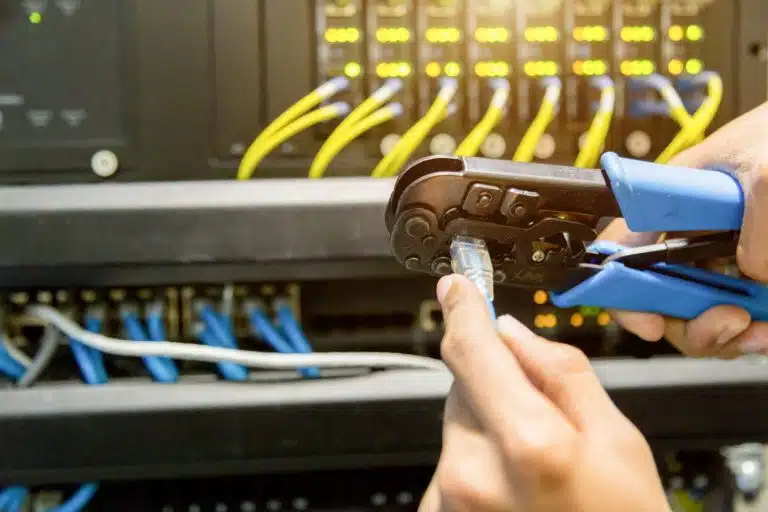

3.4 Thi công kéo dây và đấu nối thiết bị

Sau khi hệ thống đường ống và máng cáp đã hoàn thiện, tiến hành kéo dây và đấu nối thiết bị theo các bước sau:

Bước 1: Xác định loại dây điện phù hợp với từng hệ thống (camera, mạng, báo cháy, tổng đài, âm thanh…).
Bước 2: Luồn dây vào ống hoặc đi dây trên máng cáp, đảm bảo đúng số lượng và phân loại rõ ràng.
Bước 3: Đấu nối các thiết bị theo sơ đồ thiết kế.
Bước 4: Kiểm tra đấu nối, đảm bảo không có lỗi kỹ thuật trước khi đưa vào vận hành.

3.5 Lắp đặt tủ điện và hệ thống điều khiển

Tủ điện là trung tâm điều khiển của hệ thống điện nhẹ, giúp phân phối nguồn điện và bảo vệ thiết bị. Quy trình lắp đặt gồm:

Bước 1: Lựa chọn tủ điện có công suất phù hợp.
Bước 2: Sắp xếp các thiết bị trong tủ theo sơ đồ mạch điện.
Bước 3: Đấu nối nguồn điện và các thiết bị điều khiển.
Bước 4: Kiểm tra kết nối, đo điện áp, dòng điện để đảm bảo hệ thống hoạt động ổn định.

3.6 Kiểm tra, nghiệm thu và vận hành thử

Sau khi hoàn thiện thi công, tiến hành kiểm tra, nghiệm thu để đảm bảo hệ thống hoạt động đúng yêu cầu:

Bước 1: Kiểm tra các kết nối điện, đo thông mạch và điện áp.
Bước 2: Đánh giá chất lượng lắp đặt, độ an toàn của hệ thống.
Bước 3: Vận hành thử từng hệ thống (camera, báo động, kiểm soát ra vào, tổng đài…).
Bước 4: Lập biên bản nghiệm thu và bàn giao hệ thống cho chủ đầu tư.

3.7 Một số lưu ý quan trọng khi thi công

Đảm bảo an toàn lao động: Sử dụng đồ bảo hộ, tuân thủ các quy định về an toàn điện.
Chọn vật tư chất lượng: Sử dụng cáp điện, thiết bị đạt tiêu chuẩn để đảm bảo độ bền và an toàn.
Tuân thủ tiêu chuẩn kỹ thuật: Áp dụng các tiêu chuẩn Việt Nam và quốc tế như TCVN, IEC, ISO trong thi công.

Việc thi công hệ thống điện nhẹ đúng quy trình giúp nâng cao độ an toàn, hiệu quả sử dụng và tuổi thọ của hệ thống, đảm bảo công trình vận hành ổn định và bền vững theo thời gian.

4. Lưu ý khi thi công hệ thống điện nhẹ

Thi công hệ thống điện nhẹ đòi hỏi sự cẩn trọng và tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo an toàn, hiệu quả và độ bền của hệ thống. Dưới đây là những lưu ý quan trọng trong quá trình thi công:

4.1 Lựa chọn nhà thầu thi công uy tín

Nhà thầu cần có kinh nghiệm thực tế, hiểu rõ về các hệ thống điện nhẹ như camera giám sát, báo cháy, mạng LAN, kiểm soát ra vào…
Có đội ngũ kỹ thuật viên được đào tạo bài bản, nắm vững tiêu chuẩn thi công và an toàn lao động.
Sử dụng vật tư, thiết bị chính hãng từ các thương hiệu uy tín để đảm bảo chất lượng và độ bền hệ thống.
Đảm bảo bảo hành, bảo trì sau khi bàn giao, giúp hệ thống vận hành ổn định lâu dài.

Hiện nay Vũ Tiến là một trong những nhà thầu về hệ thống an ninh và điện nhẹ hàng đầu tại Việt Nam với kinh nghiệm thực hiện các công trình tại nhiều nhà máy, kho vận cùng nhiều đối tác nước ngoài. Xem thêm về hồ sơ năng lực của Vũ Tiến tại đây.

4.2 Theo dõi quá trình thi công

Chủ đầu tư cần giám sát tiến độ để đảm bảo thi công đúng kỹ thuật, đúng thiết kế.
Kiểm tra chất lượng vật tư, thiết bị đầu vào để tránh sử dụng hàng kém chất lượng.
Đánh giá công tác đấu nối, đi dây, tránh tình trạng dây rối, chồng chéo hoặc không theo quy chuẩn.
Đảm bảo hệ thống đáp ứng tiêu chuẩn an toàn, đặc biệt với hệ thống báo cháy, camera giám sát và kiểm soát an ninh.

4.3 Đảm bảo an toàn lao động

Đội ngũ thi công phải tuân thủ các quy định về an toàn điện như không làm việc khi có nguy cơ rò rỉ điện, sử dụng thiết bị bảo hộ khi lắp đặt trên cao.
Hệ thống phải được nối đất và chống sét đúng tiêu chuẩn để bảo vệ thiết bị và con người.
Các thiết bị điện phải được tắt nguồn trước khi lắp đặt hoặc sửa chữa để tránh nguy cơ giật điện.

Thi công hệ thống điện nhẹ là một bước quan trọng trong việc đảm bảo hạ tầng kỹ thuật của công trình hoạt động ổn định, an toàn và hiệu quả. Việc lựa chọn nhà thầu uy tín, giám sát chặt chẽ quá trình thi công và tuân thủ các tiêu chuẩn kỹ thuật sẽ giúp hệ thống vận hành bền bỉ, giảm thiểu rủi ro hư hỏng, gián đoạn. Liên hệ với Vũ Tiến ngay hôm nay để lắp đặt các hệ thống điện nhẹ đạt tiêu chuẩn chất lượng, an toàn và thẩm mĩ.
